進口動態扭矩傳感器選型方案
根據某高校《進口動態扭矩傳感器招標技術要求》，我們提供以下2個品牌3款傳感器，并根據需要組合成2種方案，供學校選擇。
一，三款進口動態扭矩傳感器
1），德國NCTE公司 S3000系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍-40℃~105℃；
n 防護等級 IP50，可選IP65；
n 輸出信號 0-10V電壓4-20mA 電流PWM脈沖信號，頻率信號可選。
【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
2） 美國interface公司 T4系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍0℃~60℃；
n 輸出信號 0-±5VDC電壓.
【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
3） 美國interface公司 T11高轉速系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍0℃~60℃；
n 輸出信號 0-±5VDC電壓. 【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
動態扭矩傳感器精度在0.5~0.2%均為正常精度范圍，精度高于0.1%以上基本上屬于超高精度的動態扭矩傳感器；
轉速超過8000~10000RPM 基本上都屬于高轉速;
以上在整個選型過程可以作為參考!
根據某高校《進口動態扭矩傳感器招標技術要求》，我們提供以下2個品牌3款傳感器，并根據需要組合成2種方案，供學校選擇。
一，三款進口動態扭矩傳感器

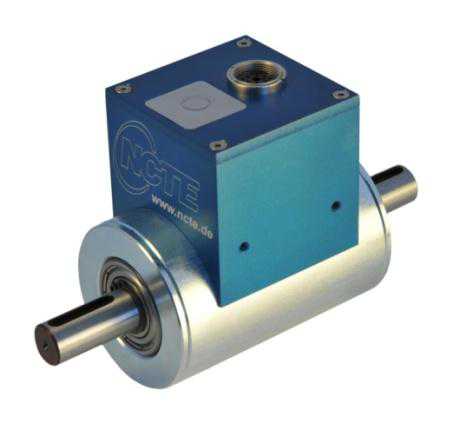

1），德國NCTE公司 S3000系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍-40℃~105℃；
n 防護等級 IP50，可選IP65；
n 輸出信號 0-10V電壓4-20mA 電流PWM脈沖信號，頻率信號可選。
【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
| 產品型號 | S3000-50NM，S3000-100NM，S3000-250NM， |
| 量程范圍 | 扭矩：正反雙向 50NM，100NM，250NM 最大轉速 8000RPM |
| 過載保護 | 安全過載（滿量程）：正反雙向 150% RO. |
| 漂移 | 正反雙向 <±0.2% FS. |
| 重復性 | 正反雙向 <±0.05% FS. |
| 綜合精度 | 正反雙向 <±0.2% FS. |
| 扭矩信號輸出 | 電壓輸出 0~10V DC，零點輸出為5V ,實際輸出稍小，以出廠標定參數值為準 |
|
角度/速度 模塊輸出 |
360TTL脈沖信號，0~5VDC電平 |
| 工作溫度 | -40~+105℃（角度傳感器-20~+85℃） |
| 頻率帶寬 | 2500 Hz-3dB |
| 激勵電壓 | 12~28VDC 最大電流150mA |
| 外殼材料/重量 | 鋁合金，合金軸 |
| 其它 | 詳細技術參數參考NCTE官方資料（具有同等法律效力） |
2） 美國interface公司 T4系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍0℃~60℃；
n 輸出信號 0-±5VDC電壓.
【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
| 產品型號 | T4-50NM，T4-100NM，T4-200NM |
| 量程范圍 | 扭矩：正反雙向 50NM，100NM，200NM 最大轉速 12000RPM |
| 過載保護 | 安全過載（滿量程）：正反雙向 150% RO. |
| 漂移 | 正反雙向 <±0.05% FS. |
| 重復性 | 正反雙向 <±0.05% FS. |
| 綜合精度 | 正反雙向 <±0.2% FS. |
| 扭矩信號輸出 | 0-±5VDC電壓 |
|
角度/速度 模塊輸出 |
360TTL脈沖信號，0~5VDC電平 |
| 工作溫度 | 0~+65℃ |
| 頻率帶寬 | 3000 Hz-3dB |
| 激勵電壓 | 12~28VDC 最大電流150mA |
| 外殼材料/重量 | 鋁合金，合金軸 |
| 其它 | 詳細技術參數參考interface官方資料（具有同等法律效力） |
3） 美國interface公司 T11高轉速系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍0℃~60℃；
n 輸出信號 0-±5VDC電壓. 【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
| 產品型號 | T11-5NM，T11-10NM |
| 量程范圍 | 扭矩：正反雙向 50NM，100NM，200NM 最大轉速 12000RPM |
| 過載保護 | 安全過載（滿量程）：正反雙向 150% RO. |
| 漂移 | 正反雙向 <±0.05% FS. |
| 重復性 | 正反雙向 <±0.05% FS. |
| 綜合精度 | 正反雙向 <±0.1% FS. |
| 扭矩信號輸出 | 0-±5VDC電壓 |
|
角度/速度 模塊輸出 |
360TTL脈沖信號，0~5VDC電平 |
| 工作溫度 | 0~+65℃ |
| 頻率帶寬 | 3000 Hz-3dB |
| 激勵電壓 | 12~28VDC 最大電流150mA |
| 外殼材料/重量 | 鋁合金，合金軸 |
| 其它 | 詳細技術參數參考interface官方資料（具有同等法律效力） |
動態扭矩傳感器精度在0.5~0.2%均為正常精度范圍，精度高于0.1%以上基本上屬于超高精度的動態扭矩傳感器；
轉速超過8000~10000RPM 基本上都屬于高轉速;
以上在整個選型過程可以作為參考!
